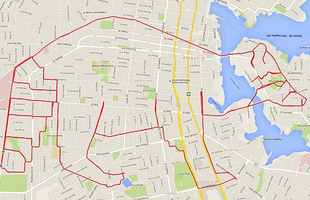

trace titre    Travail sur les Traces, Routes et Waypoint. Cet article présente une série d'outils qui permettent de travailler sur les traces GPX. Certains outils sont accessibles en ligne sur site internet, d'autres sont des petits logiciels fonctionnants sous windows ou (Linux avec Wine). Chacun de ces outils n'ont pas un usage unique comme le laisse penser la classification ci-dessous. Mais il me semblait important de les présenter là où ils excellent.



    Traduction de format :

    Le format «.gpx» est un format d’échange : c'est-à-dire une plateforme universelle de traduction que chaque machine GPS ou logiciel de cartographie possède. En traduisant un format propriétaire en « .gpx » il devient universel et utilisable par tous les autres. Les formats « .kml ou .kmz » (ceux qui ouvrent Google-Earth) dans une moindre mesure sont aussi des formats d’échange.

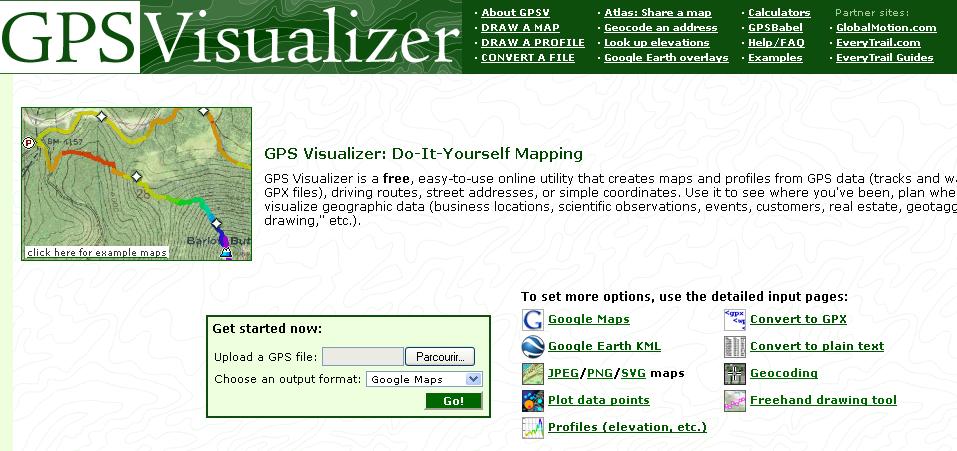

    Le site GPS Vizualiser dont nous expliquons le fonctionnement sur ce site ici possède plusieurs outils permettant de convertir sous une multitude de formats, nos fichiers.

gpsvisualizer

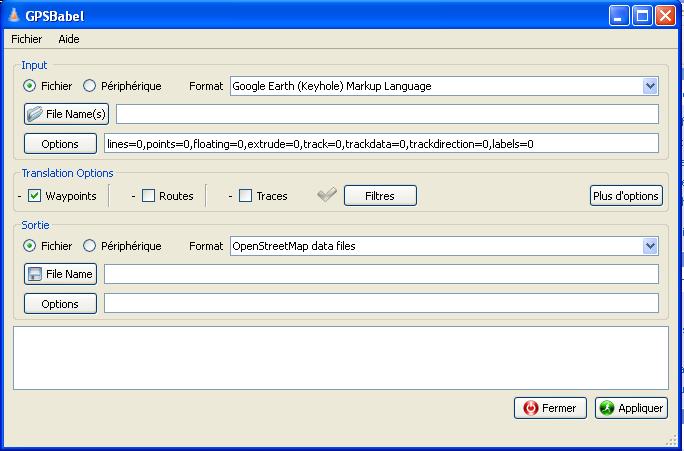

    Le premier est GPS Babel qui est un traducteur universel de fichier.

    A noté qu’il est possible de télécharger le logiciel GPSBabel afin de ne pas avoir besoin d’une connexion internet. Un manuel de 190 pages en anglaismad est disponible sur le site. Cet outil Windows est très complet et permet toutes les conversions possibles en particulier par un système de commandes en lignes. Pour la majorité des besoins, le service en ligne de GpsVisualizer est suffisant.

gpsbabel



    Le second est un convertisseur d'entré qui permet le rajout des données d’altitudes et la création d’un fichier Gpx à partir des données brutes en texte ou tableur. D’autres outils sur ce même site permettent de visualiser le profil d’une trace, de la visualiser sur une carte etc.

    L’édition des points d’une trace, c’est-à-dire la modification d’un itinéraire.

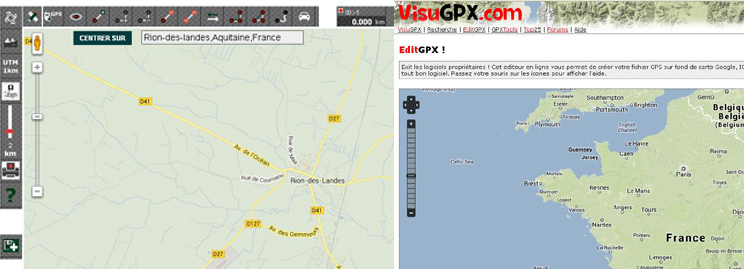

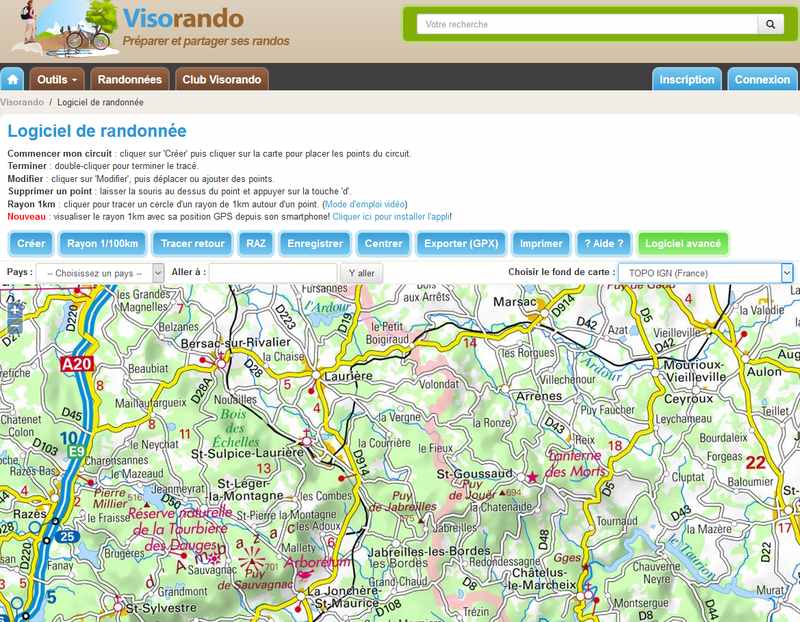

    En utilisant Openrunner ( ouvrir un compte) ou EditGpx il est possible d’éditer une trace au format « .gpx » sous fond de carte Google ou IGN. Il est possible alors de modifier le trajet d’une trace, de changer l’origine ou l’extrémité.(voir sur ce site EditGPX). Le site Visorando permet aussi de faire ce type de travail très facilement.

         Openrunnereditgpx

visorando

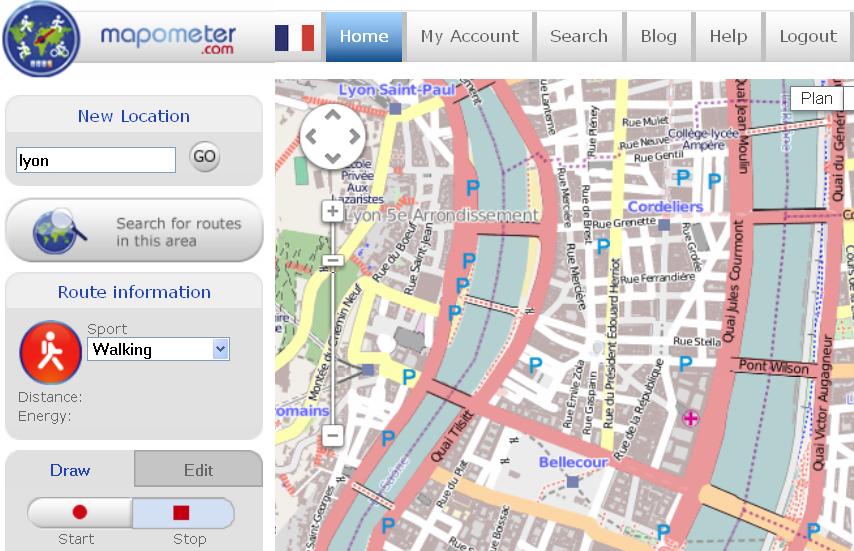

    J’ai une préférence pour le site Mapometer qui permet de « triturer » une trace de toutes les façons. Seule condition être titulaire d’un compte (gratuit et sans spam !) voir sur ce site la méthodologie. Il permet aussi de créer une trace à partir d’un fond de carte Google ou OSM mais pas IGN...Normal le site à une vocation internationale.

mapometer

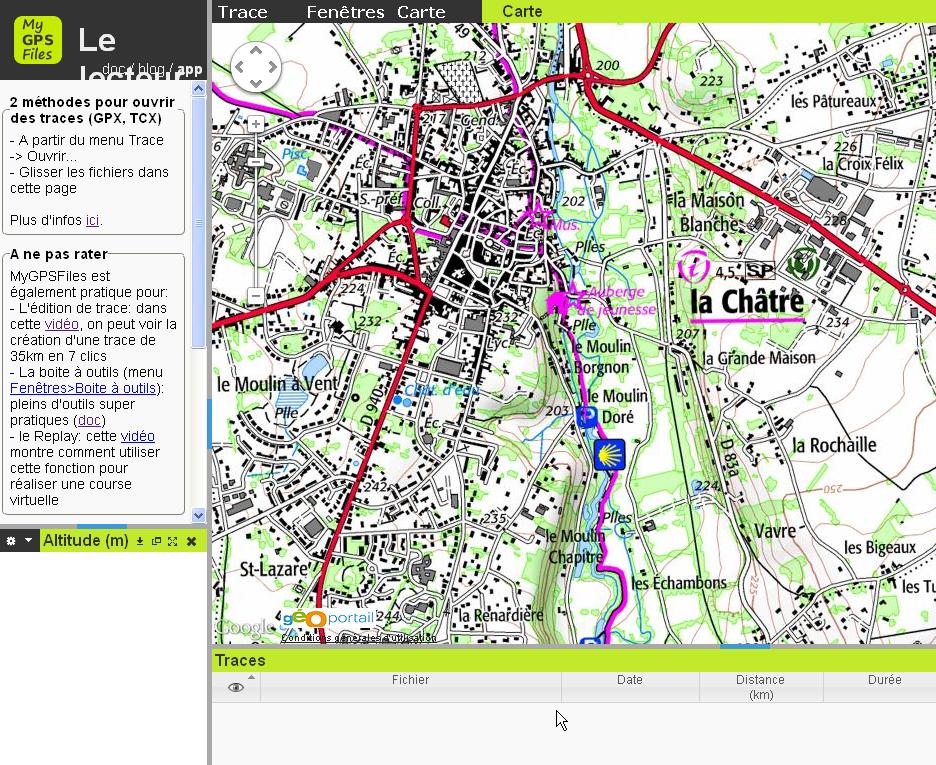

     Le site MyGPSFiles est très intéressant car il permet la visualisation, la création et l’édition de traces. Il permet la visualisation sur fond de carte OpenSourceMaps et IGN pour la France. Il est très simple d’utilisation et contient un lien vers une vidéo d’aide en français. La surface de la fenêtre est paramétrable pour utiliser le maximum de place sur l’écran pour la carte.

 mygpsfiles

Vidéo en ligne sur le site https://www.ennaturesimone.com/creer-fichier-gps-gratuitement/

    Je vous conseille de suivre le lien pour accéder à la présentation du site, ainsi qu’à l’aide très bien fait.

    Ajouter des traces les unes aux autres pour en faire une seule.

    Il est possible de le faire avec un traitement de texte et un brillant « copier-coller » si on sait manipuler un peu les balises « .xml ». Voir l’article sur ce site.

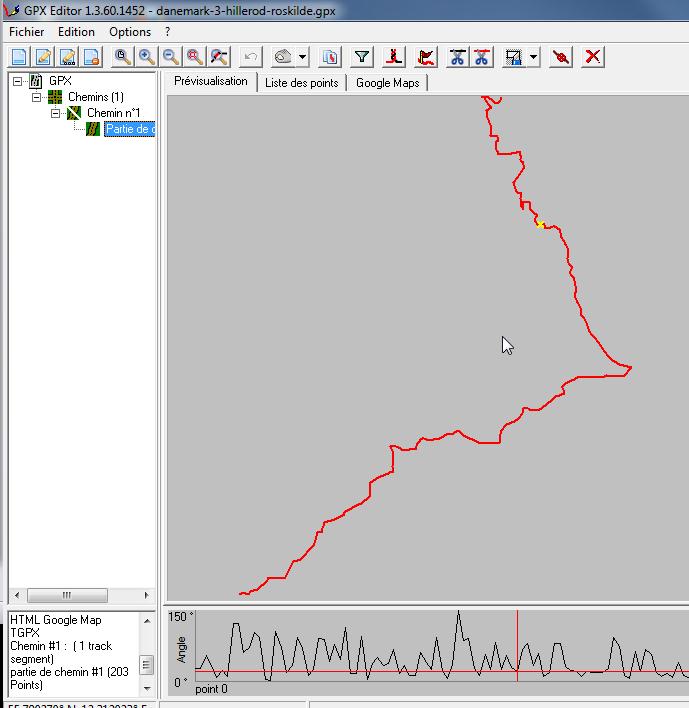

     Il existe aussi Gpx Editor qui fait çà tout seul. Il est téléchargeable ici. Il suffit par le menu « Fichier - Ouvrir Gpx » d’ouvrir une trace, d’ajouter une seconde par le menu « fichier – Ajouter Gpx » et d’aller dans le menu « Edition – fusionner tous les chemins », pour   créer une trace somme des 2 traces. Il est possible de concaténer en une seule fois plusieurs fichiers « .gpx ».

gpxeditor1

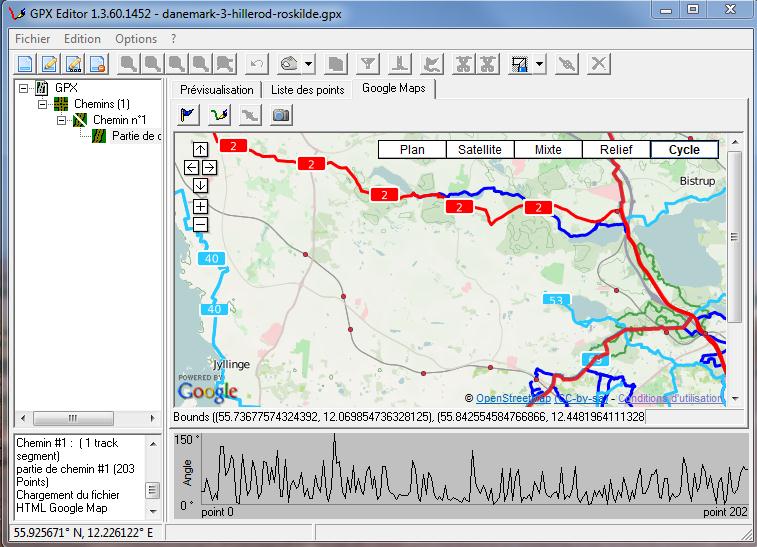

     Bien sur Gpx Editor ne se limite pas à cet usage, car il permet de voir une trace sous un fond de carte OpenStreetMap, de découper une trace avec un outil cutter, de créer une trace, l’import de fichiers .csv ou kml. Dommage que l’outil cutter ne fonctionne que sous l’écran de prévisualisation…(Pour découper une trace je préfère Mapometer). En allant dans le menu «Option - paramètre» il est possible dans l'onglet Google de faire apparaître les cartes OSMsmile. En créant un compte dans Geonames, il est possible de télécharger les données d'altitudes.

gpxeditor2



    Inverser le sens d’une trace et supprimer les métadonnées inutiles :

    Pour cela il y a un logiciel qui s’appelle à Alatrace. Il s’agit d’un simple fichier exécutable que je me permettrais de mettre en ligne car il est quasiment introuvable sur le web.

    J’ai cherché sur les forums son auteur mais je n’ai jamais pu le contacter. S’il lit un jour cette page, qu’il rentre en contact avec moi s’il souhaite que j’en retire la diffusion. Je trouve dommage de perdre trace de cet outil car il est très efficace et très simple. Télécharger Alatrace

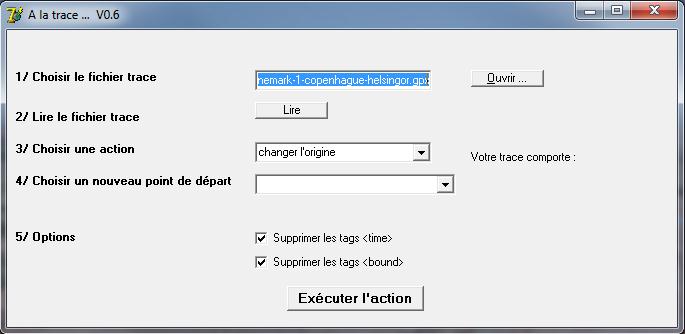

    Après avoir chargé une trace et l’avoir lue, il est possible d’inverser origine et extrémité, possible d’épurer la trace de certaines métadonnées en particulier celles liés au temps (un GPS quand il enregistre une trace enregistre l’heure d’enregistrement de tous les waypoints), de découper une trace si l’on connait le numéro de waypoint concerné.

alatrace





    Analyse Dynamique d’une trace.

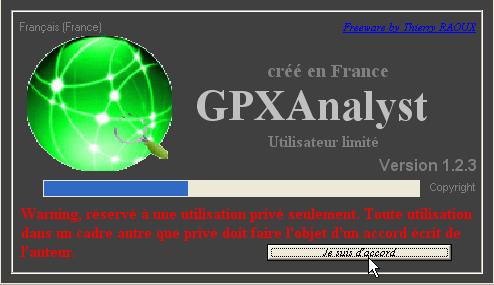

    Gpx Analyst est ce qui faut lorsque l’on désire voir sur une trace enregistrée les coefficients de pente, la puissance en watts nécessaire en fonction de plusieurs paramètres. Ce logiciel est parfait pour les cyclistes. Il indique même l’Indice de Masse Corporelle !wink

    L'auteur nous rappelle qui ne souhaite pas un usage professionnel de son logiciel. A chaque démarrage il faut attendre que le bouton "je suis d'accord " soit actif pour le valider et démarrer.



gpxanalyst1

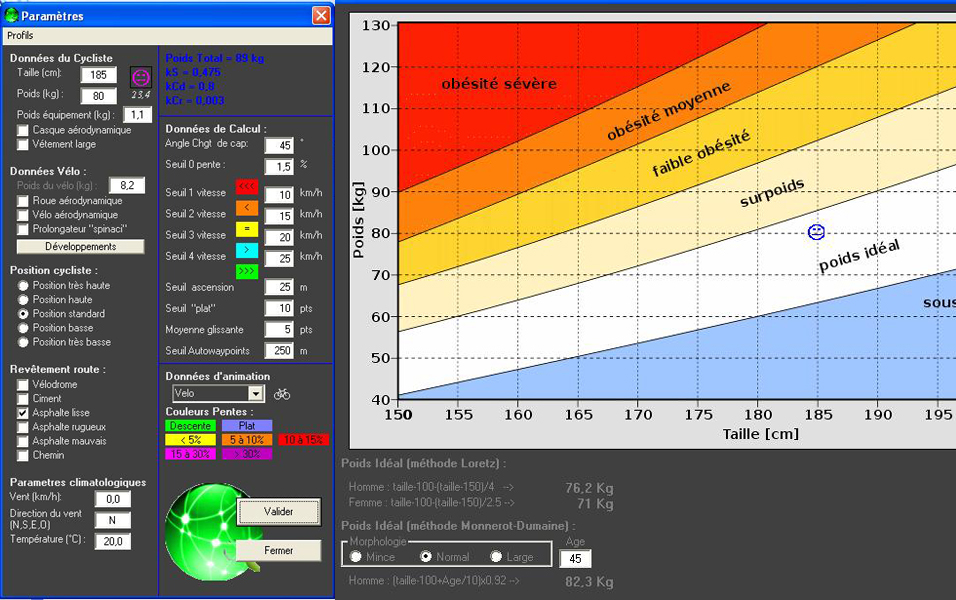

   La première chose à faire est de personnaliser les paramètres du cycliste et de son matériel. Valider et cliquer sur la petite tête à côté de la taille pour voir comment on se situe sur le diagramme poids taille...confused

    Il est possible de paramétrer l'azimut du vent dominant et l’habillement.

gpxanalyst2

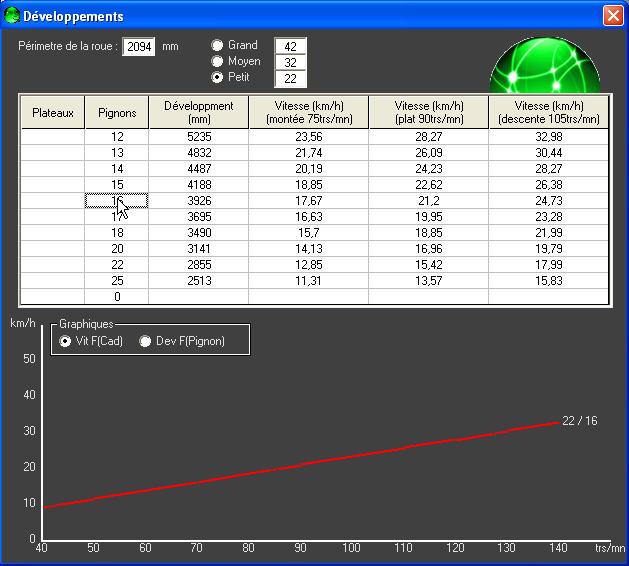

    Il est possible de saisir les détails de la pignonnerie du vélo pour obtenir les développements, la vitesse générée en fonction du nombre de tours de pédale à la minute...(onglet pour les pros!laughing)



gpxanalyst4

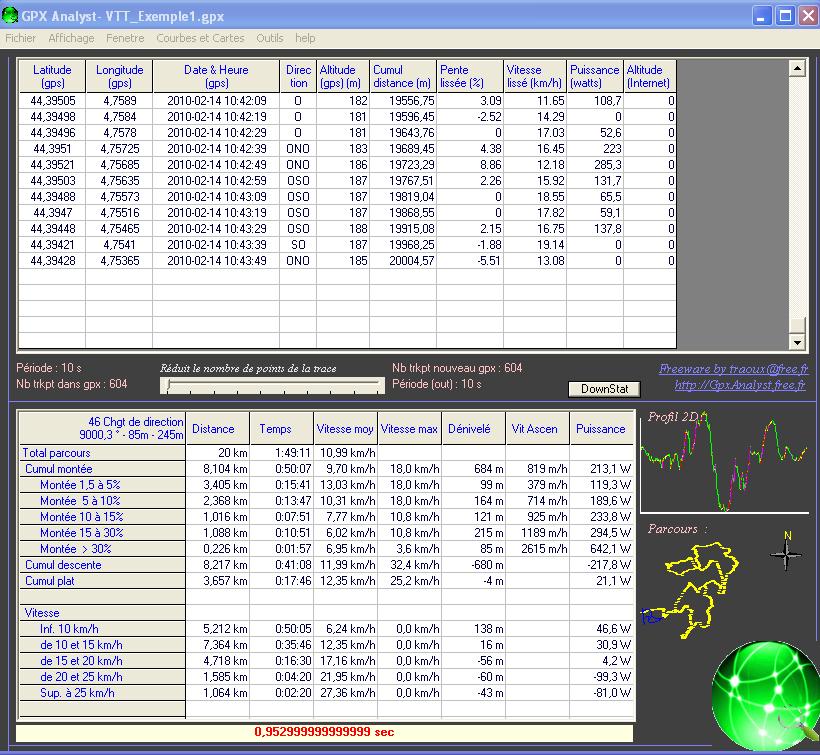

A partir d’une trace enregistrée il permet de faire une analyse des vitesses, de créer un profil altimétrique, de voir la trace en 3D, de simuler le parcours. Bref il serait plus facile de dire ce qu’il ne fait pas ! Cette merveille de Thierry Raoux est téléchargeable ici  . Vous trouverez le lien au mileu de page: "partez à la découverte Gpx Analyst". Pour le décompresser depuis le format «.rar» utiliser 7ZIP.

gpxanalyst5
